SINAMICS S200 伺服驱动系统

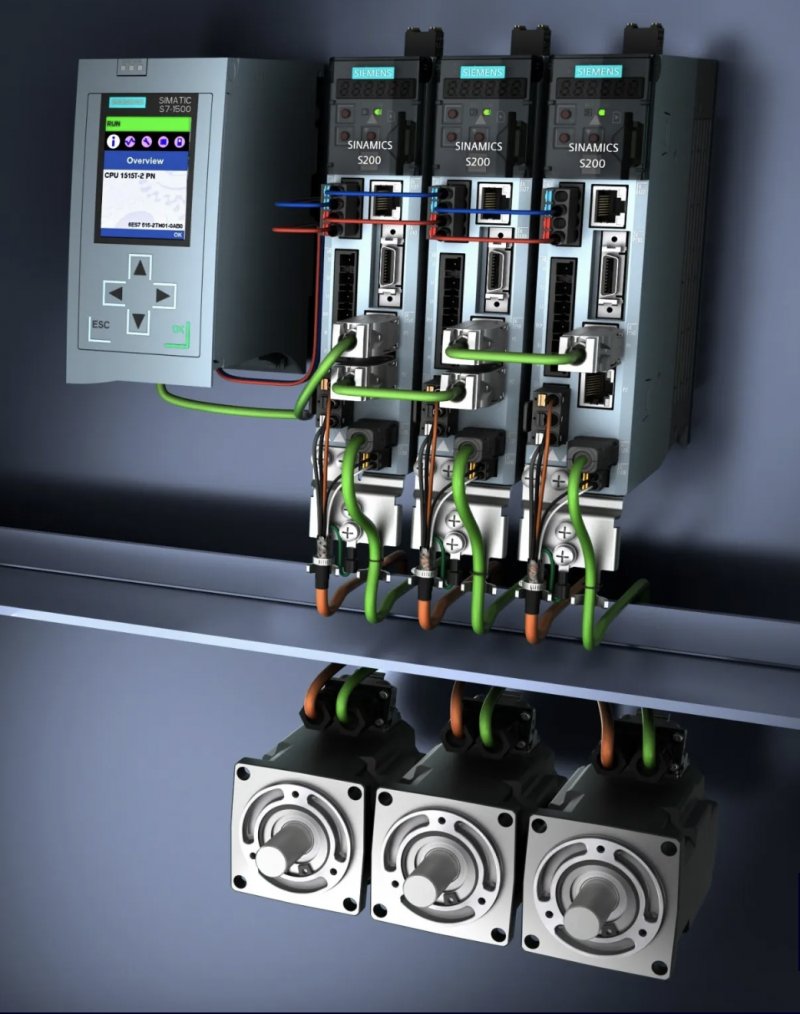

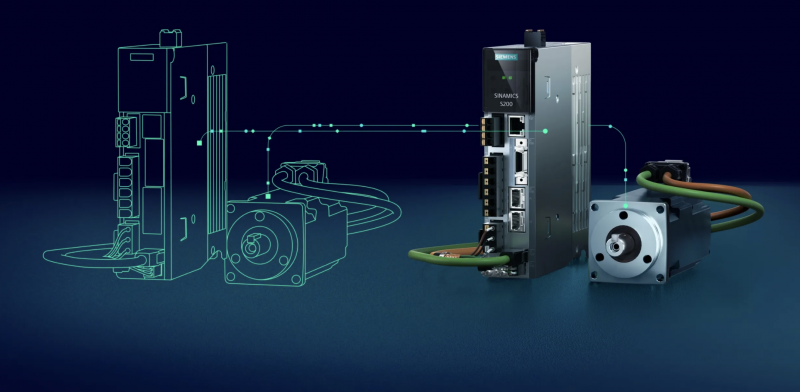

这是一款优化而高 效的系统解决方案。该系统包括 SINAMICS S200 伺服驱动器、SIMOTICS S-1FL2 伺服电机和 Motion Connect 电缆。其功率范围为 0.1kW 至 7kW，配备有 PROFINET IRT 和脉冲序列等多种通信选项，专为满足各种标准应用而设计。
伺服启动，超越所需
在当今瞬息万变的市场中，我们始终致力于寻求高生产率、高 效率、低成本的平衡。这也正是 SINAMICS 系列新成员 SINAMICS S200 伺服驱动系统的亮点所在。
性能优化
借助快速的电流控制器周期以及控制器的 Profinet IRT 通信来实现响应优化
借助高达 350% 的过载能力来实现功率优化
借助 21 位高分辨率编码器实现精度优化
使用方便
紧凑型系统设计，减少了空间需求
通过集成电机抱闸控制和制动电阻，简化控制
利用 Webserver 和 Startdrive，简化工程组态
满足全球标准和认证，轻松实施
适应未来需求
提供灵活的硬件解决方案和完整的 TIA 产品，满足您的应用需求
借助 DriveSim 实现设备仿真数字化。
提供可靠的保护及对自动化系统的安全访问，满足您的安全需求。
逐步选择合适的系统
第 一步：选择动态伺服电机

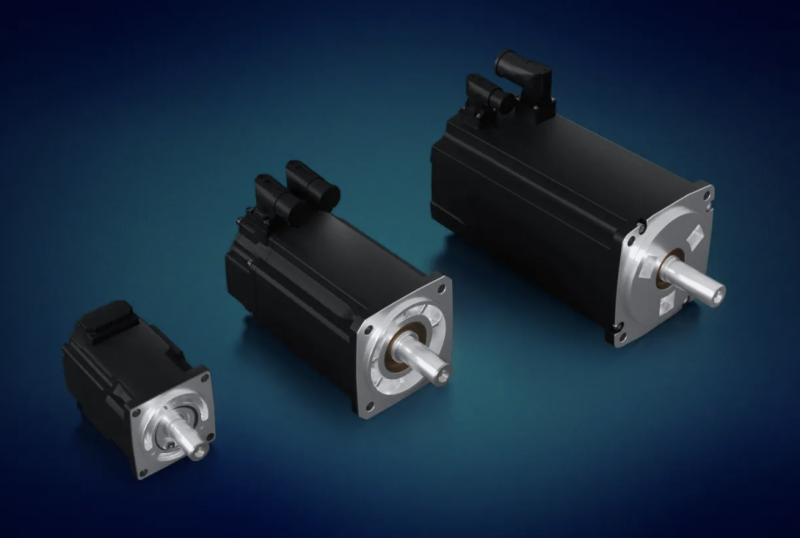

具有高动态性能的 SIMOTICS S-1FL2
体验 SIMOTICS S-1FL2 伺服电机的精 确性能。该款电机配有 21 位高分辨率编码器，可对极小的速度或位置偏差做出响应，确保标准应用中的平稳和精 确控制。外加无电池编码器设计，可以帮助客户提高生产率，降低维护成本。
低转动惯量伺服电机
中等转动惯量伺服电机
高转动惯量伺服电机
客户获益
通过超轻转子转动惯量实现高动态性能
蕞高转速可达 6500rpm
过载能力可达 350%，有助于提高生产率
电机长度缩短，减少了空间需求
第二步：选择适配的伺服驱动器

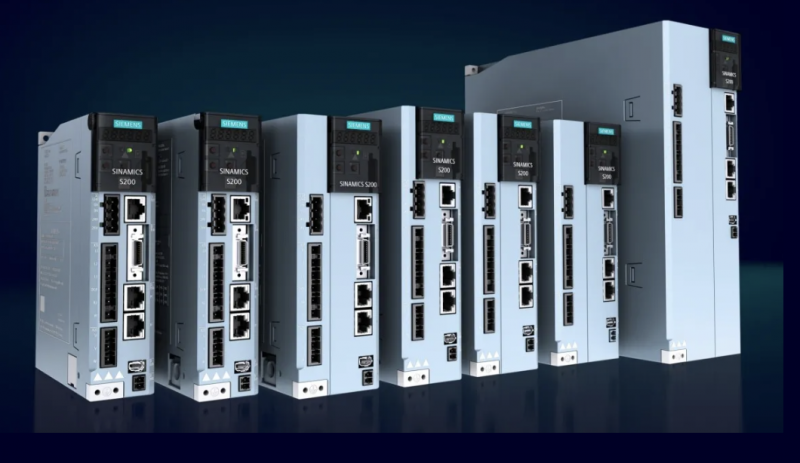

SINAMICS S200 提供优化的性能和多功能选件
将伺服驱动器与现有自动化系统集成，体验系统的无缝衔接。伺服驱动器分为基本版本和标准版本，包含脉冲序列（PTI）或 PROFINET RT/IRT （PN）通信类型，用以满足各种应用需求，并与 SIMATIC 控制器进行无间配合。
客户获益
快速电流环控制器，周期为 62.5 µs（PTI）或 125 µs（PN）。
借助 PROFINET IRT，实现快速通信
8KHz PWM 频率，确保可靠运行
紧凑型系统设计，减少了空间需求
集成制动电阻和抱闸控制，实现成本优化

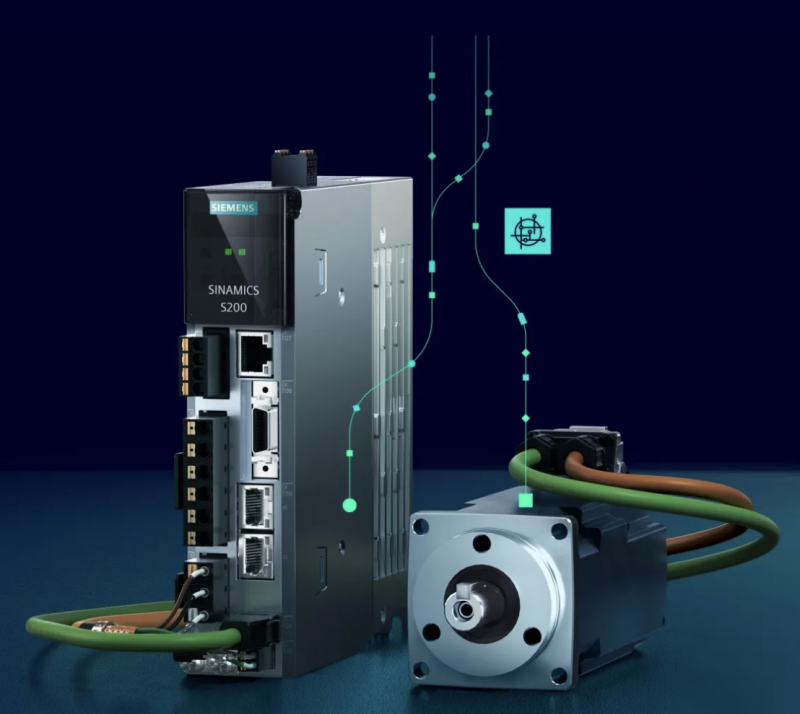

SINAMICS S200 伺服驱动器
配备丰富功能以适配标准伺服应用。
额定功率：
1/3AC 200V 0.1 - 1 kW
3AC 400v 0.2 - 7 kW
基于端子的 STO 功能（SIL3/PLe）
集成制动电阻（> 0.1 kW）
电机抱闸的直接控制
SINAMICS S200 基本型伺服驱动器
适配入门级基本伺服应用
额定功率：
1/3AC 200V 0.1 - 1kW
集成制动电阻（> 0.4 kW）
抱闸控制需使用外部继电器
第三步：选择适配的电缆

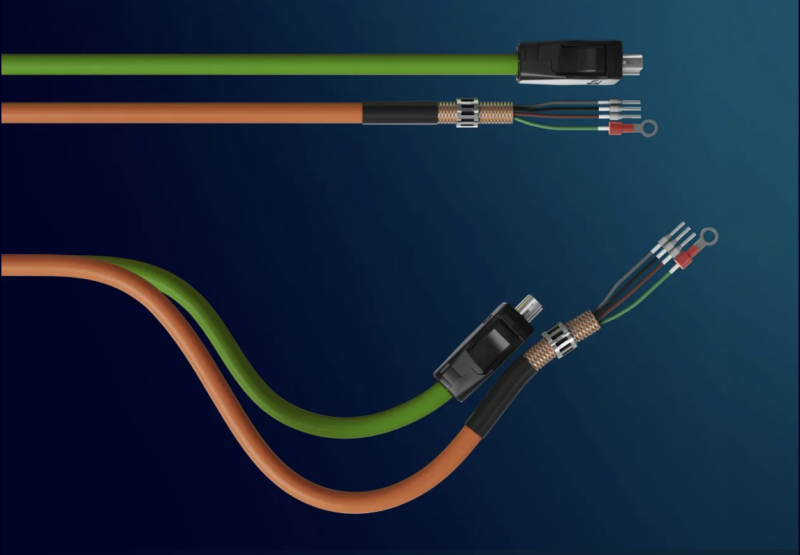

Motion Connect 350 和 380 电缆，使用方便
采用 One-push-lock 连接技术，安装简便、安全，专为轴高 20、30 和 40 电机设计。电缆提供柔性电缆选项，经过优化可实现轻松、可靠连接。
客户获益
采用 One-push-lock 连接技术，安装简便
采用混合连接器，集成动力电缆、编码器电缆和抱闸电缆，实现高 效连接
长度可达 30 m，无需延长线
第四步：选择合适的PLC控制器
可扩展系统，易于适应您的需求
从 SIMATIC 控制器到 SINAMICS 伺服驱动器和 SIMOTICS 伺服电机，运动控制系统经过优化协调，可满足各种运动控制要求。
SIMATIC S7-1200

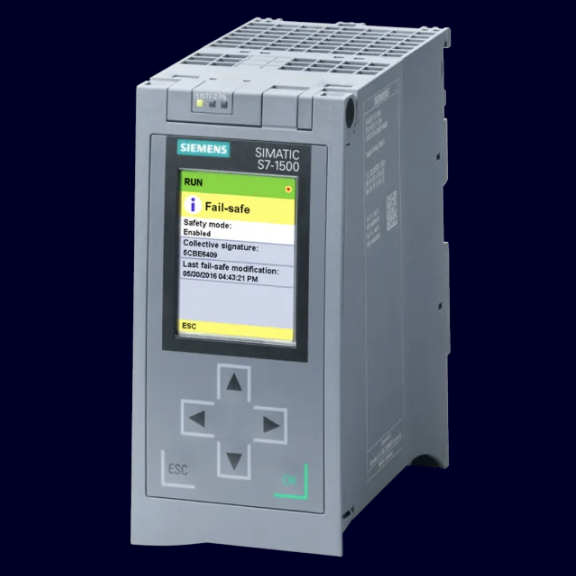

SIMATIC S7-1500/T
ET200SP 开放式控制器
SIMOTION
数字化工程组态
从设计到实现和优化，我们提供旨在满足您需求的全面支持服务。
| 技术概览 | ||
| 功能 | SINAMICS S200 伺服驱动系统 | SINAMICS S200 基本型伺服驱动系统 |
| 功率范围 | 200 V ... 240 V 1/3 AC 0.1 kW ... 1 kW | 200 V ... 240 V 1/3 AC 0.1 kW ... 1 kW |
| 380 V ... 480 V 3 AC 0.2 kW ... 7 kW | ||
| 电流控制器周期 | 62.5 μs，PTI；125 μs，PN | 62.5 μs，PTI；125 μs，PN |
| EMC 类别 | C2，带外部进线滤波器 | C2，带外部进线滤波器 |
| 抱闸电阻器 | 集成抱闸电阻器（> 0.1 kW） | 集成抱闸电阻器（> 0.4 kW） |
| 抱闸 | 电机抱闸的直接控制 | 抱闸控制必需的外部继电器 |
| 过载能力 | 蕞大 350%（0.75 kw）；蕞大 300%（7kW） | 蕞大 350%（0.75 kw）；蕞大300%（7kW） |
| 安全功能 | STO-终端（SIL 3/ PLe） | 不适用 |
| 调试/工程组态 | Web 服务器/ SINAMICS Startdrive | Web 服务器/ SINAMICS Startdrive |
| 认证 | CE、cULus、RCM、EAC、KC、UKCA | CE、cULus、RCM、EAC、KC、UKCA |
| 电机 | ||
| 电机系列范围 | SIMOTICS S-1FL21 低转动惯量型 | |
| SIMOTICS S-1FL22 中等转动惯量型 | ||
| SIMOTICS S-1FL23 高转动惯量型 | ||
| 转矩惯量 | Mn：0.16 – 33.4Nm | |
| 编码器系统 | 绝 对编码器，单圈，17 位/21 位 | |
| 绝 对编码器，多圈，21 位+ 12 位 | ||
| 防护等级 | IP65（轴高 20/30/40，IP54，可选 IP65） | |
| 电机连接选件 | 标准电缆、柔性电缆 | |
| 电机连接技术 | 采用 One-push-lock 连接技术，适用于中低转动惯量电机 | |
| 可扩展系统 | SIMATIC S7-1200 | |
| SIMATIC S7-1500/T | ||
| ET200SP 开放式控制器 | ||
| SIMOTION | ||
适用场合
定位
该系统为各种应用提供可靠和精 确的定位性能。
输送
该系统是基本和高速输送系统的适配解决方案。
连续物料加工
该系统是要求精 确速度和转矩控制的加工应用的适配选择。
