如何使用SIMATIC存储卡

PLC里的卡，看似普通的一张小卡，其实也大有乾坤......本文将简单介绍SIMATIC存储卡以及在1200CPU中如何使用

SIMATIC存储卡简介

S7-1200和S7-1500的存储卡是通用的，都是SIMATIC Card，简称SMC。存储卡对于S7-1200来说是可选项，而S7-1500则是必须插卡才能使用。

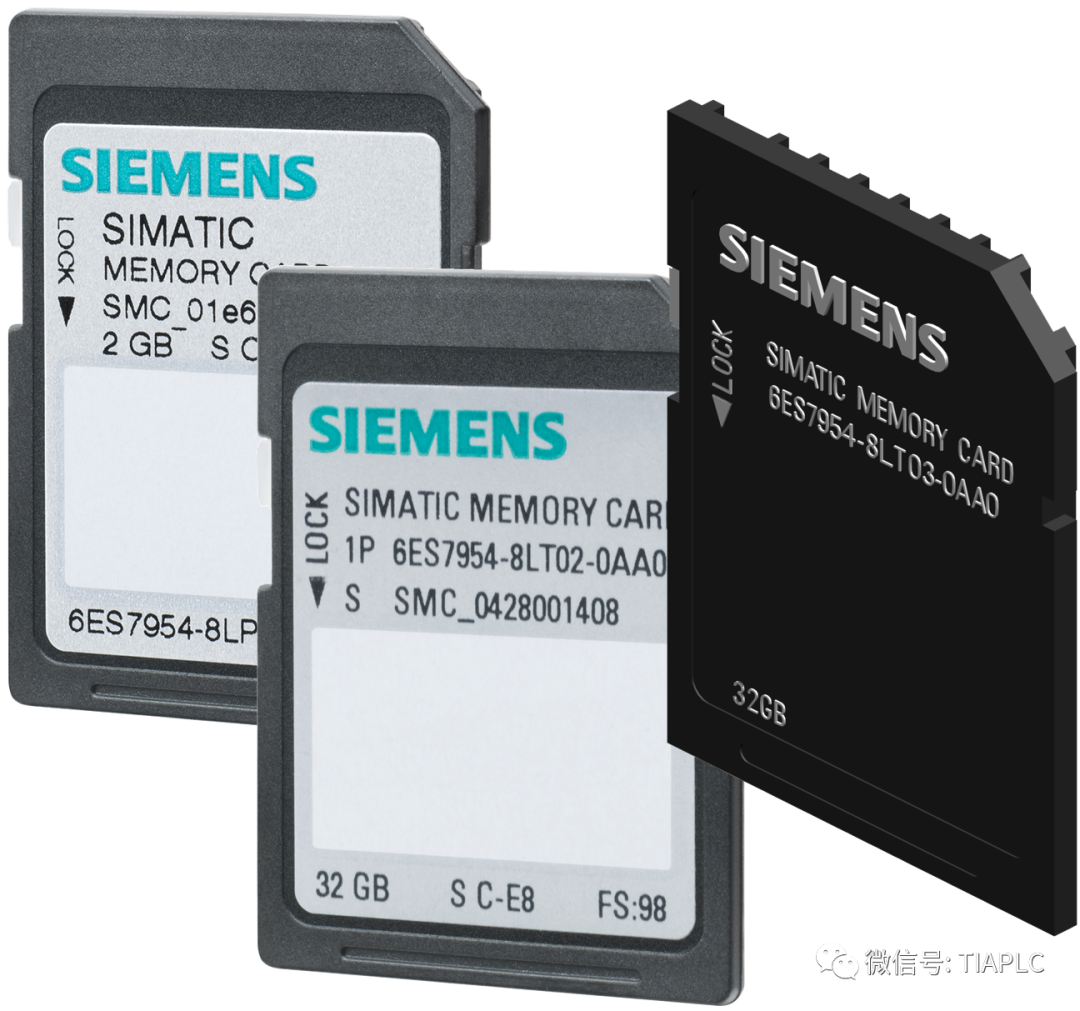

SIMATIC存储卡现有6种容量可以选择：

4MB/12MB/24MB/256MB/2G/32G

SIMATIC MC 4 MB	6ES7 954-8LC03-0AA0
SIMATIC MC 12 MB	6ES7 954-8LE03-0AA0
SIMATIC MC 24 MB	6ES7 954-8LF03-0AA0
SIMATIC MC 256 MB	6ES7 954-8LL03-0AA0
SIMATIC MC 2G	6ES7 954-8LP03-0AA0
SIMATIC MC 32G	6ES7 954-8LT03-0AA0

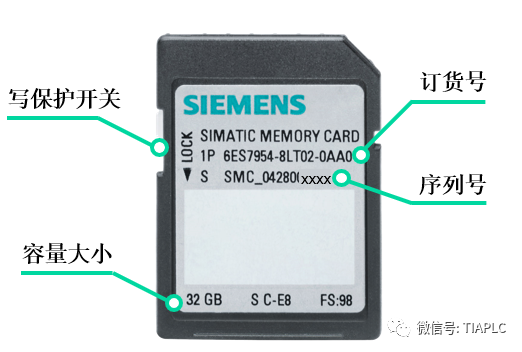

SIMATIC存储卡

主要功能

（当存储卡插入S7-1200时的主要功能）

① 程序卡

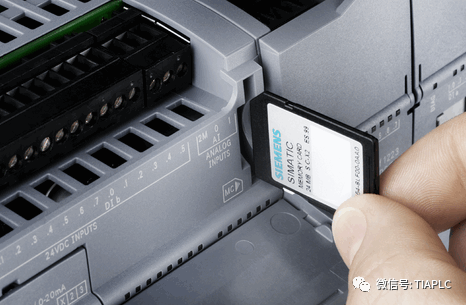

存储卡作为S7-1200 CPU 的装载存储区，所有程序和数据存储在卡中，CPU 内部集成的存储区中没有项目文件，设备运行中存储卡不能被拔出 。

②传输卡

用于从存储卡向 CPU 传送项目，传送完成后必须将存储卡拔出。CPU 可以离开存储卡独立运行。这个功能S7-1500并不适用。

③固件更新卡

12MB以上的卡才能用于固件升级。而且不同订货号CPU的固件文件也是不一样的，下载地址也不同。

关于SIMATIC 存储卡更多的介绍请点击下方视频：

注意事项

Tips

①对于S7-1200 CPU，存储卡不是必须的。对于S7-1500 CPU，存储卡是必须的。仅支持西门子SIMATIC存储卡。

②将存储卡插到一个处于运行状态的CPU上，会造成CPU停机。

③不能使用Windows格式化存储卡！！！

如何使用SIMATIC存储卡

刚刚已经对简单介绍了一下SIMATIC存储卡，那么接下来就会详细介绍“如何在S7-1200上使用存储卡”。针对程序卡、传输卡、固件更新卡的使用方法。

程序卡

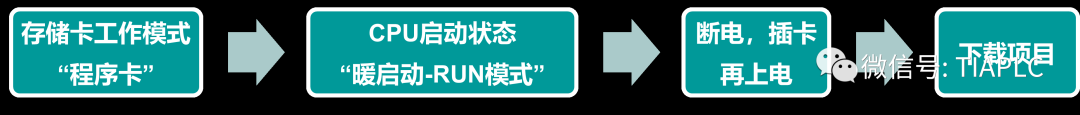

①在博途中，将存储卡工作模式设置为“程序卡”

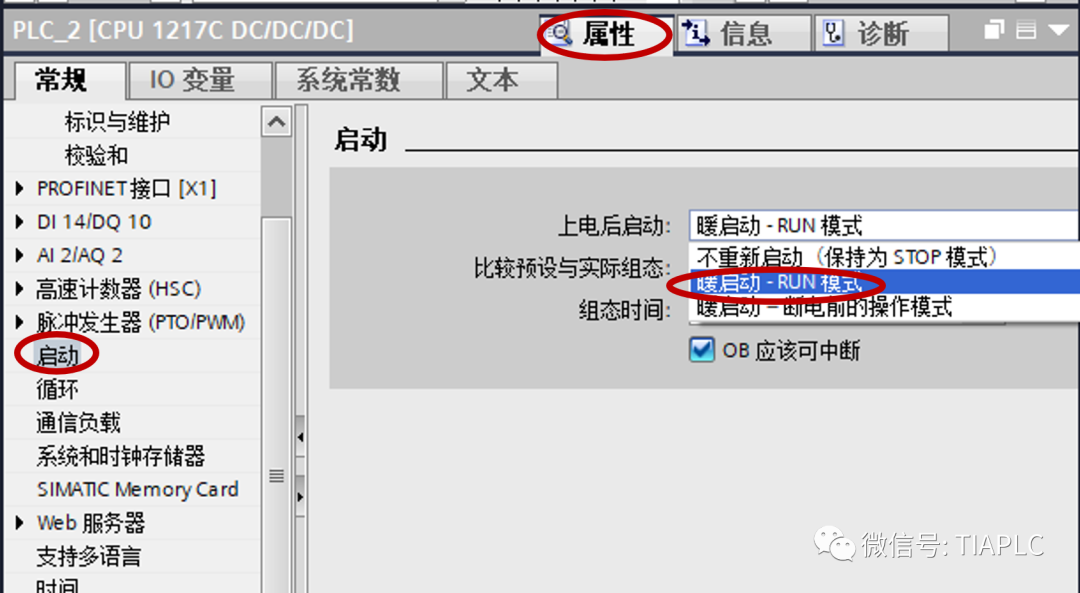

②在博途中，设置CPU启动状态为“暖启动-RUN模式”

③CPU断电，将存储卡插到卡槽内，CPU上电

④在博途中，下载项目

传输卡

①将空白SIMATIC存储卡通过SD卡读卡器与计算机相连。在博途中，将存储卡工作模式设置为“传输卡”

②在博途中，设置CPU启动状态为“暖启动-RUN模式”

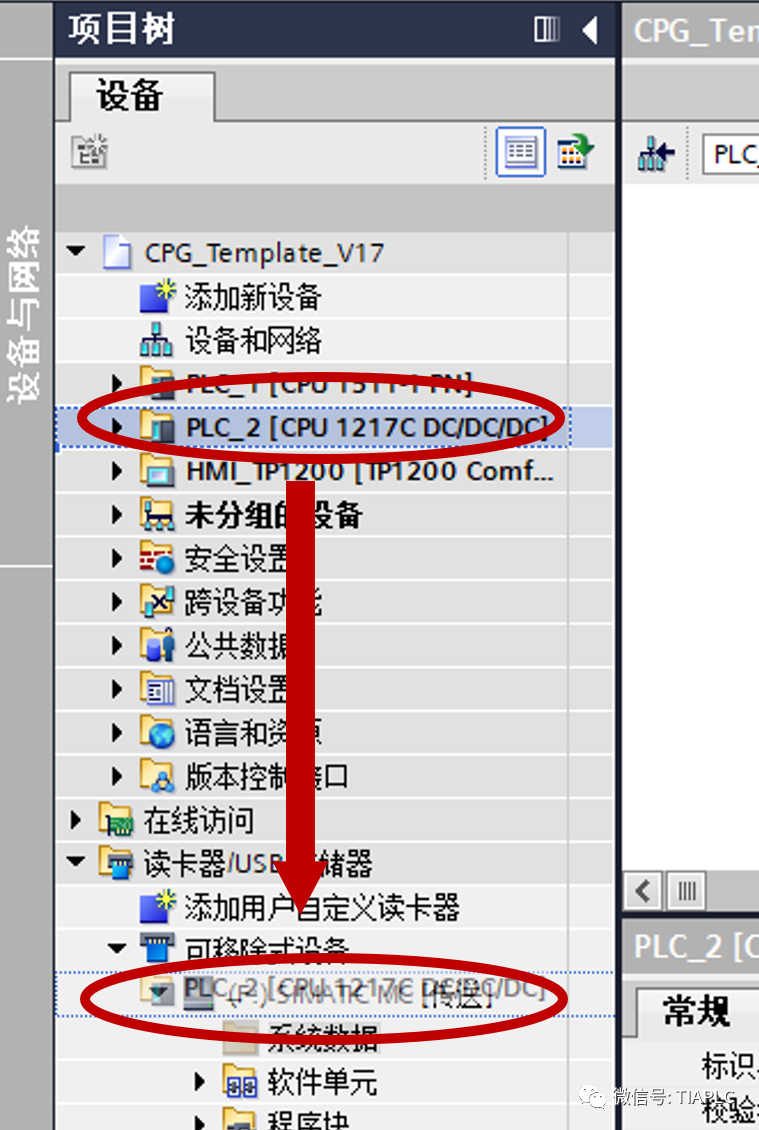

③在博途中，直接拖拽 PLC 设备到存储卡盘符

④CPU断电，将存储卡插到卡槽内，CPU上电（此时， CPU 的"MAINT"黄灯闪烁）

⑤CPU断电，将存储卡取出，CPU再次上电

固件更新卡

①将空白SIMATIC存储卡通过SD卡读卡器与计算机相连

②从西门子官网下载对应的固件更新文件并解压

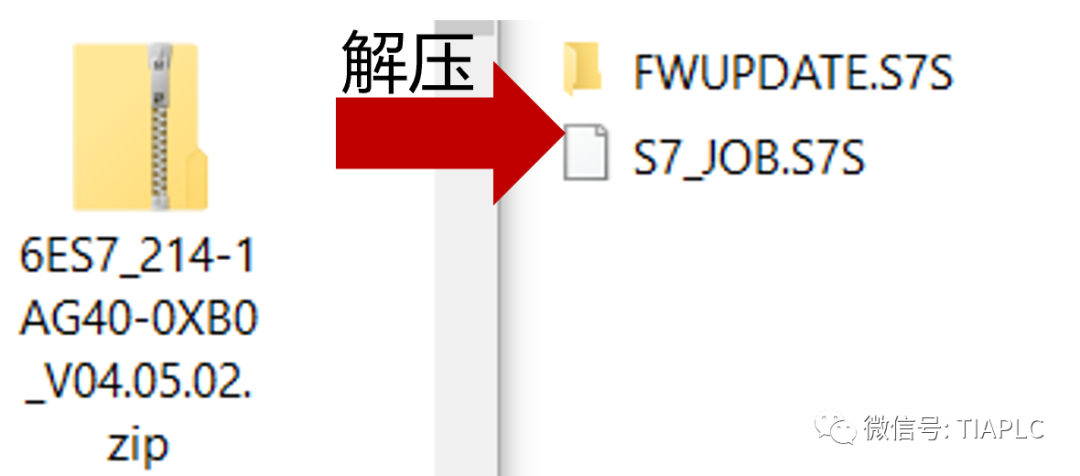

③将解压后的两个文件复制到存储卡

④将存储卡插到卡槽内。此时CPU会停止，“MAINT”指示灯闪烁

⑤将 CPU 断电上电 。CPU的“RUN/STOP” 指示灯黄绿交替闪烁说明固件正在被更新中。如果“RUN/STOP” 指示灯常亮，“MAINT”指示灯闪烁说明固件更新已经结束。

⑥取出存储卡，再次将 CPU 断电上电。

★

SIMATIC存储卡的使用寿命

取决于以下等因素：

• 每个存储器块的删除和写入操作次数

• 写入的字节数

• 环境温度等外部影响
