可以灵活定制以满足具体要求
经济型自动化解决方案的明智选择。
基本型控制器是具有集成通信及工艺功能的紧凑型自动化解决方案的明智选择。 这些控制器分为标准型和故障安全型。
![](http://www.gbsrobot.com/file/upload/202209/22/1541493924963.jpg)
具有各种通信选件,应用灵活
系统概览

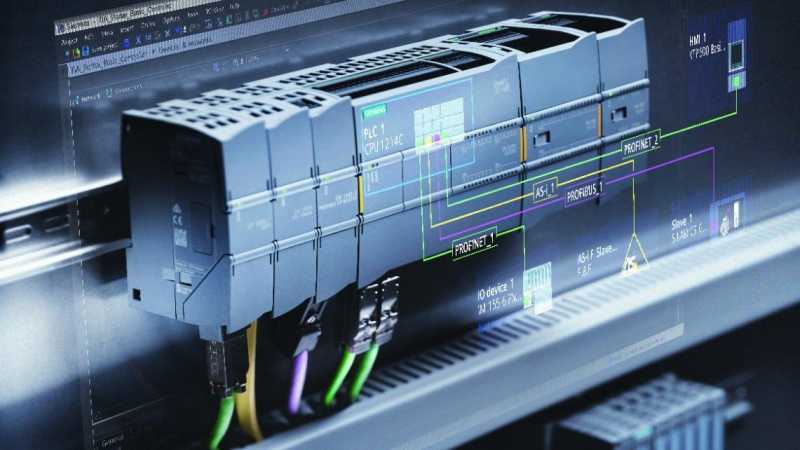

SIMATIC S7-1200 – 具有联网功能,应用灵活
若要灵活而高效地执行中低端性能范围内的自动化任务,那么 SIMATIC S7-1200 基本型控制器是理想选择。 这些控制器具有全面的工艺功能和集成 IO,设计十分紧凑,节省空间。突出的功能
创新设计
结构紧凑,具有集成 IO 和模块化扩展选件
由于具有大量扩展选件,SIMATIC S7-1200 可根据具体自动化任务进行高度定制。
集成的 PROFINET 接口可确保附加自动化组件和 TIA Portal 工程组态框架高度配合。
通过模块化板卡设计,无需改变物理尺寸,即可扩展控制器。
集成系统诊断
错误消息以普通文本形式显示在 TIA Portal 中、HMI 或 Web 服务器上
通过全新统一显示形式,可进行高效故障排除和快速故障定位,缩短了调试时间,并大幅缩短了停产时间。
SIMATIC S7-1200 提供了已集成在系统中的诊断功能,无需额外编程。
集成信息安全功能
通过复制和专有技术保护功能提供受保护的 CPU 访问
针对未授权的代码或过程值修改提供保护需要在运行期间提供较高可用性。 专有技术保护、复制保护和访问保护可防止各方未经授权而打开或复制模块,为算法和过程提供保护。 这些安全功能已集成在 S7-1200 和 TIA Portal 中。
集成安全功能
故障安全 CPU 用于标准和安全应用
故障安全 CPU 适用于机器和工厂自动化中的标准及故障安全应用。
集成安全功能通过 PROFINET 提供与 PROFIsafe 设备的连接。
在工程组态工具 STEP 7 Safety Basic 中,用户通过对于标准任务和安全相关任务都相同的组态和操作方式来创建其程序。
集成工艺功能
集成工艺功能: 集成功能和灵活的驱动器连接
用于执行计数和测量、调节和运动控制任务的集成工艺功能使得 SIMATIC S7-1200 成为一个功能多样的系统,非常适合完成众多自动化任务。
由于有集成的 PID 控制器,可根据具体目标值,高效地调整物理变量(如房间温度)。
所有 CPU 都支持跟踪功能。 这样就能诊断和优化用户程序和运动应用。
通过TIA Portal 进行组态
在 TIA Portal 中进行高效组态
通过TIA Portal (TIA Portal),可以全面访问整个数字化的自动化系统:从数字化规划到集成工程组态直至透明运行。 新版本 TIA Portal 通过各种措施来缩短产品上市时间(包括使用模拟工具),通过附加诊断及能源管理功能提高工厂的生产力,并通过连接到管理层来提高灵活性。
TIA Portal 可提供灵活的云解决方案,通过数字化双胞胎 (digital twin) 进行虚拟调试,使不同领域团队之间开展协调的团队工作,提高了透明度,实现了一体化能源管理。
模块概述
SIMATIC S7-1200 模块概述
SIMATIC S7-1200 具有模块化设计以及可扩展的功能.
作为与机器设备之间的接口,集中或分散提供了各种各样的输入输出信号模块、用于执行特殊工艺功能(如计数)的工艺模块以及通信模块。 SIMATIC S7-1200 的防护等级为 IP20,适合安装在控制柜内。
SIMATIC S7-1200 CPUs
模块化 SIMATIC S7-1200 控制器是西门子用于完成简单高精度任务的核心产品。 SIMATIC S7-1200 控制器具有紧凑的模块化结构,功能多样,安全可靠,可满足广泛的应用要求。
具有集成安全功能的 S7-1200 CPU 可处理标准型和安全型任务。
该紧凑型控制器具有集成 IO,可满足极高工业要求的通信接口以及众多强大的集成工艺功能,是综合自动化解决方案不可分割的一部分。
标准 CPU
用于完成中小型任务的标准 CPU
所有 CPU 都可通过一个附加信号板和多达 3 个通信模块来扩展。 根据所选 CPU 的具体类型,集成 IO 以及附加信号模块的数量有所不同。

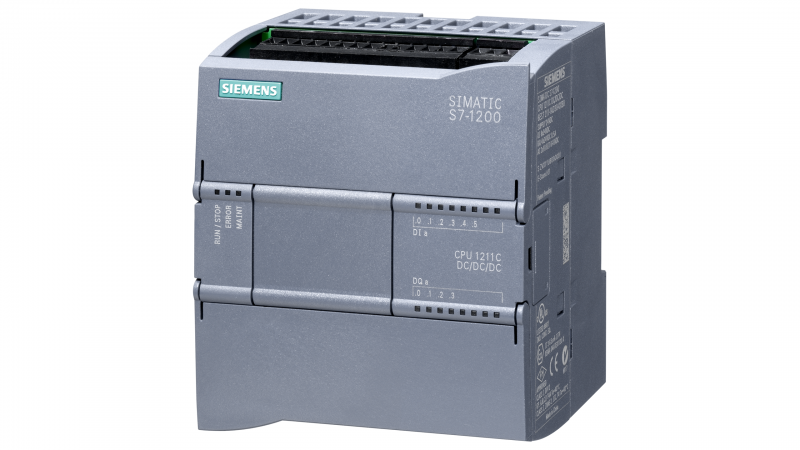

S7-1200 - CPU 1211C
3 个不同型号
CPU 1211 DC/DC/DC
CPU 1211 DC/DC/Relais
CPU 1211 AC/DC/Relais
50 KB 工作存储器 / 1 MB 装载存储器
3 个高速计数器 (100 kHz)
6 个 DI /4 个 DO(集成)
通过以下方式进行扩展
- 1 个信号板 (SB)

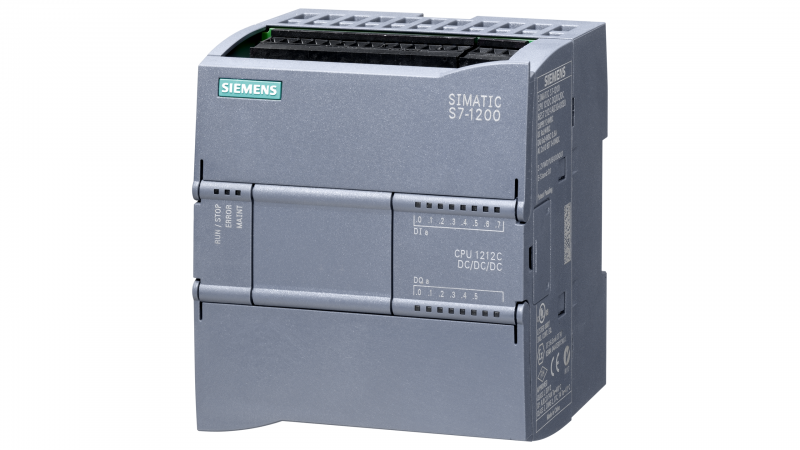

S7-1200 - CPU 1212C
与 CPU 1211C 相比,具有更大存储器容量、更多集成 IO 以及更多扩展方式
3 个不同型号
CPU 1212 DC/DC/DC
CPU 1212 DC/DC/Relais
CPU 1212 AC/DC/Relais
75 KB 工作存储器 / 2 MB 装载存储器
4 个高速计数器(3 个高达 100 kHz;1 个高达 30 kHz)
8 个 DI /6 个 DQ 和 2 个 AI(集成)
通过以下方式进行扩展:
- 1 个信号板 (SB)
- 2 个信号模块 (SM)
- 3 个通信模块 (CM)

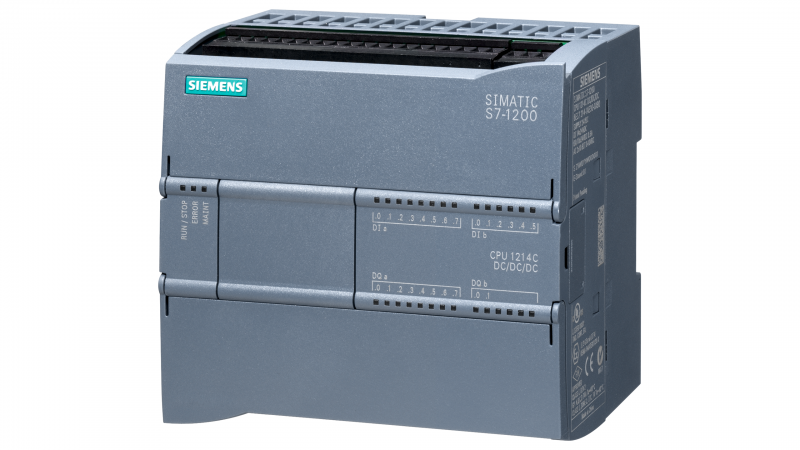

S7-1200 - CPU 1214C
与 CPU 1212C 相比,具有更大存储器容量、更多集成 IO 以及更多扩展方式
3 个不同型号
CPU 1214 DC/DC/DC
CPU 1214 DC/DC/Relais
CPU 1214 AC/DC/Relais
100 KB 工作存储器 / 4 MB 装载存储器
6 个高速计数器(3 个高达 100 kHz;3 个高达 30 kHz)
14 个 DI /10 个 DQ 和 2 个 AI(集成)
通过以下方式进行扩展:
- 1 个信号板 (SB)
- 8 个信号模块 (SM)

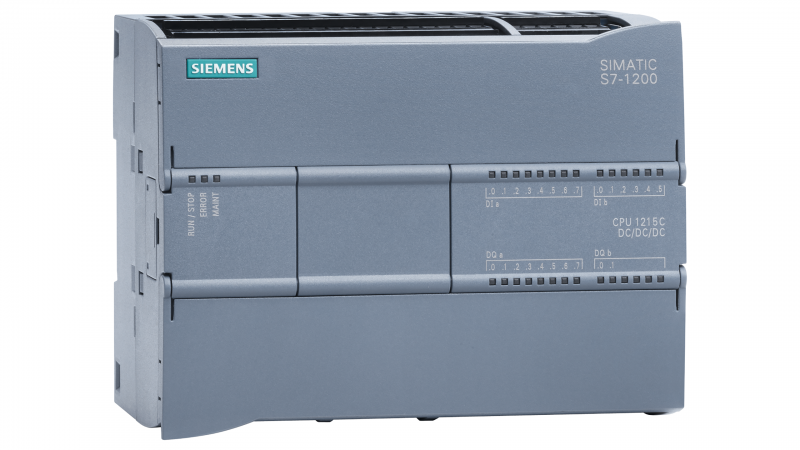

S7-1200 - CPU 1215C
与 CPU 1214C 相比,具有更大存储器容量、附加以太网端口和模拟量输出
3 个不同型号
CPU 1215 DC/DC/DC
CPU 1215 DC/DC/Relais
CPU 1215 AC/DC/Relais
125 KB 工作存储器 / 4 MB 装载存储器
6 个高速计数器(3 个高达 100 kHz;3 个高达 30 kHz)
2 个工业以太网端口,带集成交换机
14 个 DI /10 个 DQ 和 2 个 AI / 2个 AQ(集成)
通过以下方式进行扩展:
- 1 个信号板 (SB)
- 8 个信号模块 (SM)
- 3 个通信模块 (CM)
S7-1200 - CPU 1217C
与 CPU 1215C 相比,具有更大存储器容量,计数器速度更快
以 CPU 1217 DC/DC/DC 的形式提供
150 KB 工作存储器 / 4 MB 装载存储器
6 个高速计数器,可以达到 1MHz
2 个工业以太网端口,带集成交换机
14 个 DI /10 个 DO 和 2 个 AI/2 个 AO(集成)
可通过以下方式进行扩展:
- 1 个信号板 (SB)
- 8 个信号模块 (SM)
- 3 个通信模块 (CM)
信号模块
使用附加 I/O 来扩展 CPU
SIMATIC S7-1200 的中央处理单元是一种带有集成 I/O 的紧凑型 CPU。 其模块化的设计可用来扩展配置或根据新任务对控制器进行调整: 通过在 CPU 上安装一个信号板或增加单独的信号模块。
信号模块可连接到 CPU 右侧以进一步扩展数字量或模拟量 IO 容量。 CPU 1212C 可接收多达两个信号模块,CPU 1214C、CPU 1215C 和 CPU 1217C 可接收多达 8 个信号模块。
可以向 CPU 添加信号板以增加数字量或模拟量输入和输出的数量,执行 RS485 通信,并向控制器添加电池板以满足应用要求而不会增加控制器所占据的空间。

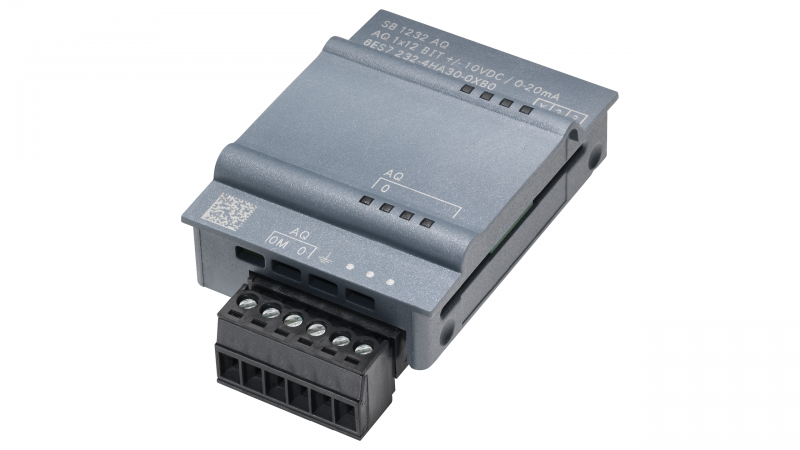

信号板
信号板直接连接到 CPU 的前面。 这些信号板可在空间有限或只需要数量附加输入/输出的场合使用。
-
每个 S7-1200 CPU 都可通过信号板进行模块化扩展。
-
这种扩展不会增加控制器所需的安装空间。
-
此产品线包括数字量输入、数字量输出、混合数字量 IO、模拟量输入和模拟量输出。

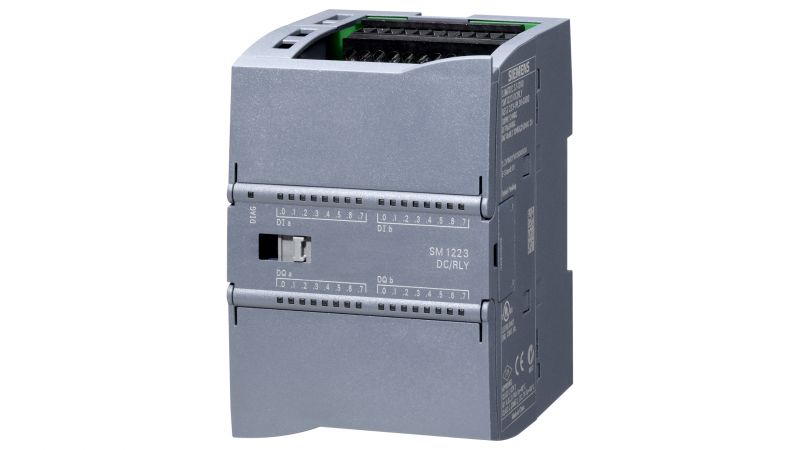

数字量 IO模块
作为 CPU 的集成式 IO 补充的数字量输入
SM 1221 数字量输入信号模块将来自过程的外部数字量信号的电平转换为 S7-1200 的内部信号电平。
-
可以根据任务来灵活调整控制器,避免不必要的投资。 提供了具有 8、16 和 32 个输入/输出通道的模块。用于随后通过增加输入对系统进行扩展
-
如果自动化任务后续需要扩展,则可通过这些数字量模块来扩展控制器。 在 TIA Portal 中,可十分简便地更新用户程序。
该产品线包含 12 个不同模块。
![](http://www.gbsrobot.com/file/upload/202209/23/0842172724963.png)

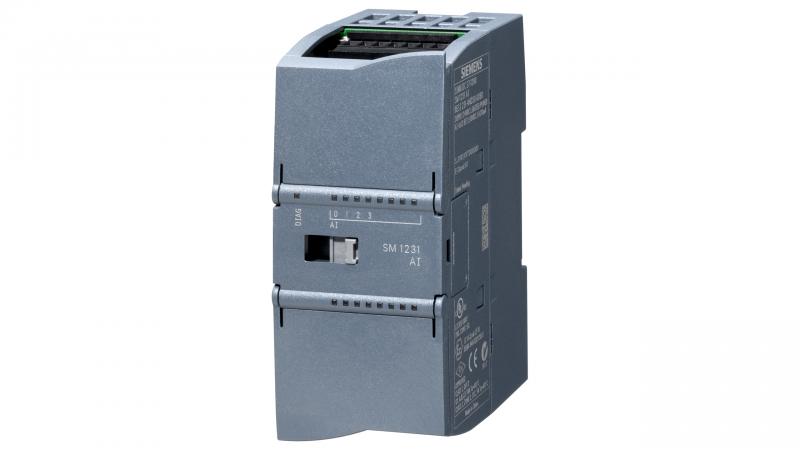

模拟量 IO 模块
除集成的模拟量输入/输出外,模拟量扩展模块还提供了其它模拟量输入/输出。
作为单独模块的信号模块可与 CPU 1211C 之外的所有 SIMATIC S7-1200 CPU 配合使用
- SM 1231 模拟量输出模块将来自过程的模拟量信号转换为数字量信号,由 SIMATIC S7-1200 进行内部处理。
- 借助于 SM 1231 RTD 模块,可以使用基于热电阻的温度传感器进行高精度温度测量。
- 借助于 SM 1231 热电偶模块,可以使用成熟的热电偶进行高精度温度测量
- SM 1234 模拟量混合模块体积较小,提供了数字量输入和输出。
- SM1238 电能模块可不通过变压器而直接连接,用来测量单相或三相电网中的电能值,如高达 480 V AC 的电压。
![](http://www.gbsrobot.com/file/upload/202209/23/0843052024963.png)
通信模块和通信板
SIMATIC S7-1200 上的集成 PROFINET 接口可用于对 CPU 编程,与 SIMATIC HMI 精简型面板通信以实现可视化,还可与其它控制器或 IO 设备(如变频器)通信。
通信模块通过附加功能和接口来提高 SIMATIC S7-1200 的通信能力。 S7-1200 通信模块支持串行通信、PROFIBUS、IO-link、AS-Interface 及多种移动标准。
简单通信模块和通信板

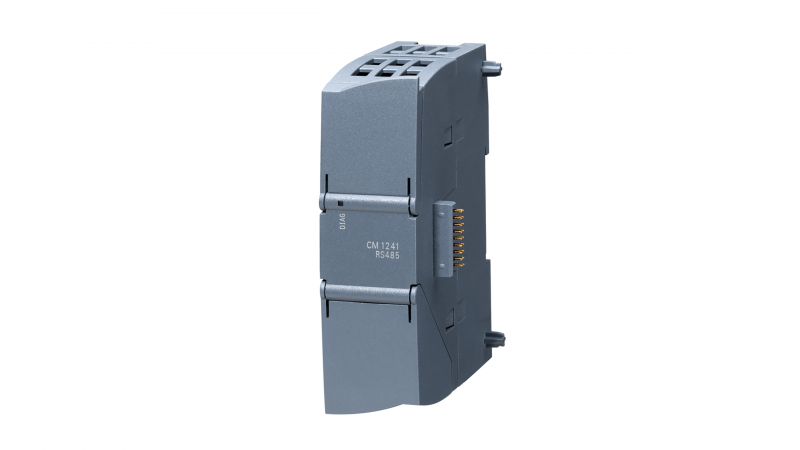

串行通信
CB 1241 通信板 RS 485 可直接插到所有 SIMATIC S7-1200 CPU 中
识别系统的集成
使用 RF120C 通信模块,所有 SIMATIC 识别系统(RF200/300/600 和光学读码器系统 MV400)可直接连接到 SIMATIC S7-1200。读写器可经由点到点连接到 RF120C。 RF120C 还提供了一个应用程序块库,其中包含极易处理的应用程序块。 组态是通过 TIA Portal 进行的。
