西门子变频器V20系列故障代码

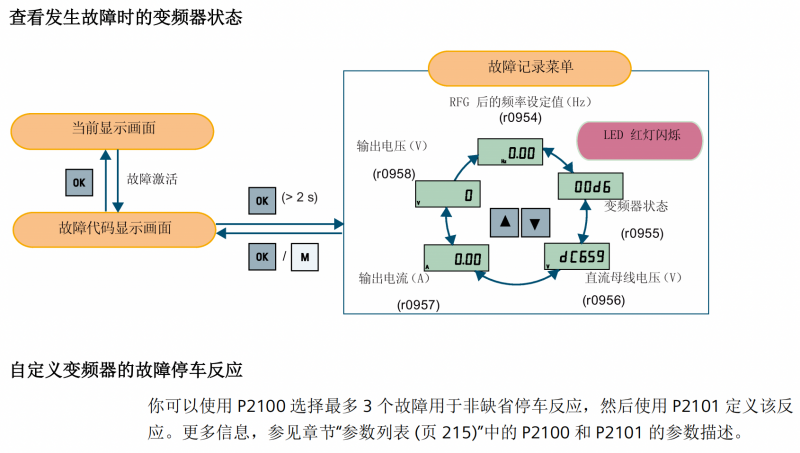

| 故障 | 原因 | 处理 |
| F1 |
• 电机功率(P0307)与变频器功 率(r0206)不一致。 • 电机导线短路 • 接地故障 r0949 = 0：硬件报告 r0949 = 1：软件报告 r0949 = 22：硬件报告 |
检查下列各项： • 电机功率(P0307)必须与变频器功率(r0206) 一致。 • 电缆长度不得超过允许的极限值。 • 电机电缆和电机内部不得有短路或接地故障。 • 电机参数必须与实际使用的电机相匹配。 • 定子电阻值(P0350)必须正确无误。 • 电机不得出现堵转或过载现象。 • 增大斜坡上升时间(P1120) • 减小启动提升强度(P1312) |
|
F2 过电压 |
• 电源电压过高 • 电机处于再生模式 r0949 = 0：硬件报告 r0949 = 1 或 2：软件报告 |
检查下列各项： • 电源电压(P0210)必须在铭牌规定的范围以内。 • 斜坡下降时间(P1121) 必须与负载惯量相匹配。 • 需要的制动功率必须处于规定范围内。 • Vdc 控制器必须使能(P1240) 且参数设置正确。 说明： 斜坡下降过快或者电机由激活负载驱动可能导致电机 处于再生模式。 惯量越高， 需要的斜坡时间越长；否则需连接制动电 阻。 |
|
F3 欠电压 |
• 电源故障。 • 冲击负载超过了规定的限定值 r0949 = 0：硬件报告 r0949 = 1 或 2：软件报告 |
检查电源电压。 |
|
F4 变频器过热 |
• 变频器过载 • 通风不足 • 脉冲频率过高 • 环境温度过高 • 风扇不工作 |
检查下列各项： • 负载或负载循环是否过高？ • 电机功率(P0307)必须匹配变频器功率 (r0206)。 • 脉冲频率必须设为缺省值 • 环境温度过高？ • 变频器运行时风扇必须旋转 |
|
F5 变频器 I2t |
• 变频器过载。 • 负载循环需求过高。 • 电机功率(P0307)超过变频器 功率(r0206)。 |
检查下列各项： • 负载循环必须处于规定范围内。 • 电机功率(P0307)必须匹配变频器功率 (r0206)。 说明： F5 故障只有在变频器过载利用率(r0036)低 于变频器 I2t 报警(P0294)才能被清除。 |
|
F6 芯片温度超过 临界值 |
• 启动时负载过高 • 负载阶跃过高 • 斜坡下降速度太快 |
检查下列各项： • 负载或负载阶跃是否过高？ • 增大斜坡上升时间(P1120)。 • 电机功率(P0307)必须匹配变频器功率 (r0206)。 • 使用设定 P0290 = 0 或 2 以防止出现 F6。 |
|
F11 电机过热 |
• 电机过载 • 如果电机规格较小且运行频率低 于 15 Hz，即使电机温度未超出 极限值，也可能触发此故障。 |
检查下列各项： • 负载或负载阶跃是否过高？ • 电机标称过热参数(P0626 - P0628)必须设置正 确 • 电机温度报警阈值(P0604)必须匹配 检查下列各项： • 电机电流值未超出电机铭牌上标示的电机额定电流 • 电机的物理温度未超出极限值 如果上述两个条件均满足，则设参数 P0335 = 1。 |
|
F12 变频器温度信 号丢失 |
变频器温度(散热器)传感器断 线。 | |
|
F20 直流波动过高 |
计算出的直流波动阈值已超过安全 阈值。这通常是因为电源输入的一 相丢失引起的。 | 检查电源接线。 |
|
F23 输出电流波动 过高 |
计算出的输出电流波动阈值已超过 安全阈值。一般有如下原因： • 输出缺项 • 高电机振动 |
• 检查输出接线。 • 检查电机的机械振动。 • 检查变频器的设置， 对于高输出电流波动 (P0296) 的响应是否正确 |
|
F35 超出尝试再启 动次数限制 |
自动再启动尝试次数超出 P1211 的 值。 | |
|
F41 电机数据识别 故障 |
电机数据识别故障。 • r0949 = 0：无负载 • r0949 = 1：识别中达到电流极 限值。 • r0949 = 2：识别出的定子电阻 小于 0.1%或大于 100%。 • r0949 = 30：电压极限值时的电 流控制器 • r0949 = 40：识别出的数据集不 一致， 至少一个识别故障 基于阻抗 Zb = Vmot,nom/sqrt(3)/Imot,nom 的百 分比值 |
检查下列各项： • r0949 = 0：电机是否已连接到变频器？ • r0949 = 1 - 49 ：P0304 - P0311 中的电机数据是否 正确？ • 检查需要的电机接线类型(星形、三角形连接)。 |
|
F51 参数 EEPROM 故障 |
EEPROM 存取时出现读/写故障。这 也可能是由于 EEPROM 已存满，执 行太多参数更改所导致的。 |
• 由于一些参数可能读取不正确， 因此必须将变频器 重新上电以清除该故障。 • 如重新上电后故障仍未清除，则执行工厂复位 (P0970 = 31) 并进行新的参数设置。 • 如果 EEPROM 已存满， 则将一些参数改回缺省 值，然后将变频器重新上电。 • 更换变频器。 说明： • r0949 = 1 ：EEPROM 存满 • r0949 = 1000 + 块编号：读取数据块故障 • r0949 = 2000 + 块编号：读取数据块超时 • r0949 = 3000 + 块编号：读取数据块 CRC 故障 • r0949 = 4000 + 块编号：写入数据块故障 • r0949 = 5000 + 块编号：写入数据块超时 • r0949 = 6000 + 块编号：写入数据块检验故障 • r0949 = 7000 + 块编号：在错误时间读取数据块 • r0949 = 8000 + 块编号：在错误时间写入数据块 • r0949 = 9000 + 块编号：由于重启或电源故障， 工 厂复位无法进行 |
|
F52 变频器软件故 障 |
变频器信息读取故障或数据无效。 |
说明： • r0949 = 1：读取变频器标识故障 • r0949 = 2：变频器标识错误 • r0949 = 3：读取变频器版本故障 • r0949 = 4：变频器版本错误 • r0949 = 5：第 1 部分变频器数据启动错误 • r0949 = 6：温度传感器变频器编号错误 • r0949 = 7：变频器应用编号错误 • r0949 = 8：第 3 部分变频器数据启动错误 • r0949 = 9：读取变频器数据串错误 • r0949 = 10：变频器 CRC 故障 • r0949 = 11：变频器空白 • r0949 = 15：变频器块 0 CRC 故障 • r0949 = 16：变频器块 1 CRC 故障 • r0949 = 17：变频器块 2 CRC 故障 • r0949 = 20：变频器无效 • r0949 = 30：目录容量错误 • r0949 = 31：目录 ID 错误 • r0949 = 32：无效块 • r0949 = 33：文件大小错误 • r0949 = 34：数据部分大小错误 |
| F52 (接上) |
• r0949 = 35：块部分大小错误 • r0949 = 36 ：RAM 容量超出 • r0949 = 37：参数大小错误 • r0949 = 38：装置标头错误 • r0949 = 39：无效文件指示词 • r0949 = 40：定标块版本错误 • r0949 = 41 ：校准块版本错误 • r0949 = 50：序列号格式错误 • r0949 = 51 ：序列号格式开头错误 • r0949 = 52：序列号格式末尾错误 • r0949 = 53：序列号格式月错误 • r0949 = 54：序列号格式天错误 • r0949 = 1000 + addr：变频器读取数据故障 • r0949 = 2000 + addr：变频器写入数据故障 • r0949 = 3000 + addr：变频器读取数据时间错误 • r0949 = 4000 + addr：变频器写入数据时间错误 • r0949 = 5000 + addr：变频器读取数据无效 • r0949 = 6000 + addr：变频器写入数据无效 • 变频器重新上电 • 联系技术服务部门或更换变频器。 |
|
|
F60 Asic 超时 |
内部通讯故障。 |
检查变频器。 故障偶发： 说明： • r0949 = 0：硬件报告链路故障 • r0949 = 1：软件报告链路故障 • r0949 = 6：读取变频器数据时未禁止反馈 • r0949 = 7：变频器下载期间，未发送消息禁止反 馈 • EMC 问题导致的通讯故障 • 检查 EMC 并且有必要的话改进 EMC • 使用 EMC 滤波器 |
|
F61 SD 卡参数克 隆失败 |
参数克隆失败。 • r0949 = 0 ：SD 卡未连接或卡类 型不正确或卡无法初始化以自动 克隆 • r0949 = 1：变频器数据无法写 入卡。 • r0949 = 2：参数克隆文件不可 用. • r0949 = 3 ：SD 卡不能读取文件. • r0949 = 4：从克隆文件上读取 数据失败(例如，读取失败，数 据或校验和错误)。 |
• r0949 = 0：使用 FAT16 或 FAT32 格式的 SD 卡， 或将 SD 卡插入变频器。 • r0949 = 1：检查 SD 卡(例如，卡内存是否已 满？) - 再次调整卡格式为 FAT16 或者 FAT32。 • r0949 = 2：把正确命名的文件放在正确的目录下 /USER/SINAMICS/DATA。 • r0949 = 3：确保文件可读取 - 可能的话重建文件。 • r0949 = 4：文件已更改 - 重建文件。 |
|
F62 参数克隆内容 无效 |
文件存在但内容为无效控制字。 | 重新复制并确保操作完成。 |
|
F63 参数克隆内容 不兼容 |
文件存在但不是正确的变频器类 型。 | 确保从兼容的变频器类型上克隆。 |
|
F64 变频器在启动 时尝试自动克 隆 |
没有 Clone00.bin 文件在正确的目 录下/USER/SINAMICS/DATA。 |
如需自动克隆： • 插入带正确文件的 SD 卡并将变频器重新上电。 如无需自动克隆： • 如不需要， 移除卡并将变频器重新上电。 • 复位 P8458 = 0 并重新上电。 说明： 此故障只能通过变频器重新上电清除。 |
|
F70 I/O 扩展模块 通讯故障 |
I/O 扩展模块通讯失效。 | 重连模块， 检查模块是否正常运行。应答故障。如果 故障持续存在， 请更换模块。 |
|
F71 USS 设定值故 障 (RS232 上) |
报文间断期间无来自 USS (RS232 上) 的设定值。 | 检查 RS232 上的 USS 主站。 |
|
F72 USS/MODBUS 设定值故障 (RS485 上) |
报文间断期间无来自 USS/MODBUS (RS485 上)的设定值。 | 检查 RS485 上 USS/MODBUS 主站。 |
|
F80 模拟量输入信 号丢失 |
• 断线 • 信号超出限定值 |
|
|
F85 外部故障 |
外部故障由通过控制字 2 位 13 的 命令输入触发。 |
• 检查 P2106。 • 禁止控制字 2 位 13 作为命令源。 • 禁止触发故障的端子输入。 |
|
F100 看门狗复位 |
软件错误 | 联系技术服务部门或更换变频器。 |
|
F101 堆栈溢出 |
软件出错或处理器故障。 | 联系技术服务部门或更换变频器。 |
|
F200 脚本错误 |
变频器内部程序脚本出错而停止运 行(强行退出除外) 。 | 检查并进行必要的脚本修正。 |
|
F221 PID 反馈信号 低于***小值 |
PID 反馈信号低于***小值 P2268。 |
• 更改 P2268 的值。 • 调整反馈增益。 |
|
F222 PID 反馈信号 高于***大值 |
PID 反馈信号高于***大值 P2267。 |
• 更改 P2267 的值。 • 调整反馈增益。 |
|
F350 变频器配置矢 量故障 |
启动时，变频器检查配置矢量(SZL 矢量) 是否正确编程，硬件是否与 已编程的矢量匹配。如果不匹配， 变频器会跳闸。 • r0949 = 1：内部故障 - 无可用硬 件配置矢量。 • r0949 = 2：内部故障 - 无可用软 件配置矢量。 • r0949 = 11：内部故障 - 变频器 代码不支持。 • r0949 = 12：内部故障 - 软件矢 量不允许。 • r0949 = 13：安装了错误的功率 模块。 • r0949 > 1000：内部故障 - 安装 了错误的 I/O 板。 |
内部故障不能修复。 r0949 = 13 - 确保安装了正确的功率模块。 说明： 故障需要将变频器重新上电进行应答。 |
|
F395 接受更改测试 /等待确认 |
该故障在启动克隆后出现。也可能 是由从 EEPROM 上错误读取引起 的，更多信息见 F51。 启动时克隆可能已改变设置并且不 能与应用匹配。 需在变频器启动电机前检查该参数 设定。 • r0949 = 3/4:变频器数据更改 • r0949 = 5：已通过 SD 卡执行启 动克隆 • r0949 = 10：之前的启动克隆中 止 |
需检查当前参数设定并通过清除故障确认。 |
|
F410 气穴保护故障 |
气穴损害条件存在。气穴损害是流 体流动不充分时对泵系统中的泵造 成的损害。这可能导致热量累积从 而对泵造成损害。 | 如气穴未出现， 减小气穴阈值 P2361，或增加气穴保 护延时。确保传感器反馈正常工作。 |
|
F452 负载监控故障 |
电机上的负载状态显示存在皮带故 障或机械故障。 • r0949 = 0：低转矩/速度跳闸 • r0949 = 1：高转矩/速度跳闸 |
检查下列各项： • 变频器传动系统无断裂， 卡滞或堵塞。 • 有需要的话，添加润滑油。 如使用外部速度传感器， 检查下列参数以确保功能正 确： - P2192 (允许偏差的延时) - P2182 (频率阈值 f1 ) - P2183 (频率阈值 f2) - P2184 (频率阈值 f3) 如使用特定转矩/速度范围，检查下列参数： - P2182 (频率阈值 f1 ) - P2183 (频率阈值 f2) - P2184 (频率阈值 f3) - P2185 (转矩上限阈值 1 ) - P2186 (转矩下限阈值 1 ) - P2187 (转矩上限阈值 2) - P2188 (转矩下限阈值 2) - P2189 (转矩上限阈值 3) - P2190 (转矩下限阈值 3) - P2192 (允许偏差的延时) |
