SIMATIC ET 200SP 分布式 I/O ET 200SP 接口模块

SIMATIC ET 200SP 作为 ET 200 分布式 I/O 家族的新成员，是一款面向未来的创新产品，可以帮 助用户有效应对提高效率和生产力的挑战。ET 200SP 具有众多创新特性，可归纳为 ：简单易用， 身形小巧，功能强大。

ET 200SP 特性

SIMATIC ET 200SP 是新一代分布式 I/O 系统，具有体积小，使用灵活，性能突出的特点

• 防护等级 IP20，支持 PROFINET 和 PROFIBUS

• 更加紧凑的设计，单个模块zui多支持 16 通道

• 直插式端子，无需工具单手可以完成接线

• 模块，基座的组装更方便

• 各种模块任意组合，并支持故障安全型模块

• 各个负载电势组的形成无需 PM-E 电源模块 • 运行中可以更换模块（热插拔）

• 编程组态可以通过新一代 TIA 博途平台或者 Step7 V5.5 ET 200SP

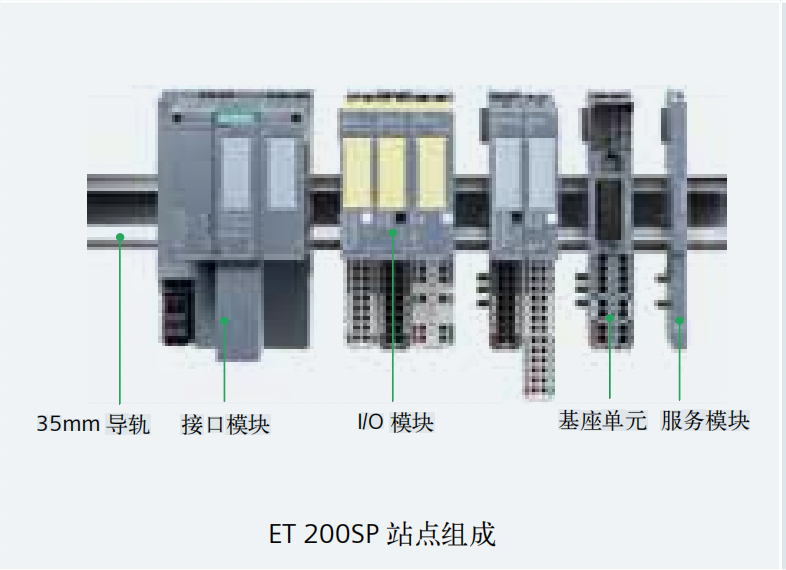

站点基本组成

SIMATIC ET 200SP 安装于标准 DIN 导轨，一个站点基本配置包括

• 支持 PROFINET 或 PROFIBUS 的 IM 通讯接口模块

• 各种 I/O 模块，功能模块以及所对应的基座单元

• zui右侧用于完成配置的服务模块（无需单独订购，随接口模块附带）

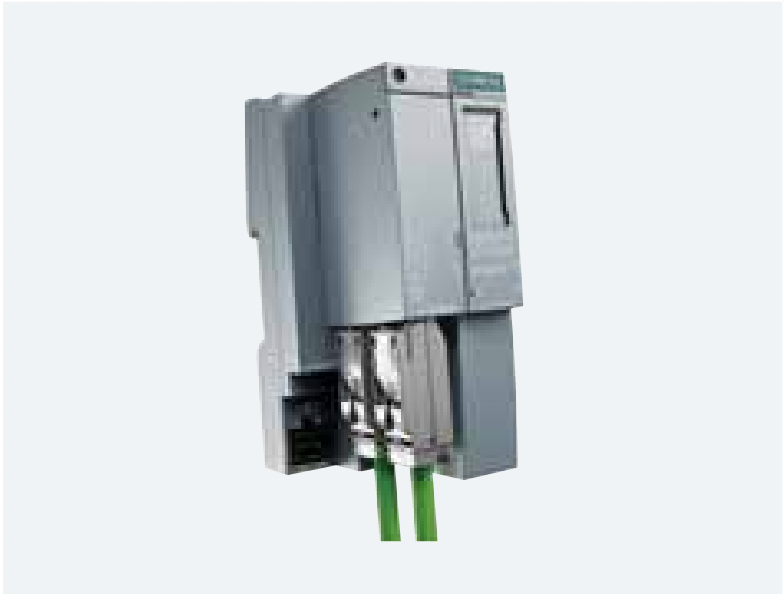

ET 200SP 接口模块

通讯接口模块将 ET 200SP 与 PROFIBUS DP 总线或者 PROFINET 工业以太网相连接。

ET 200SP 接口模块

接口模块用于将 SIMATIC ET 200SP 连接到 PROFINET 或者 PROFIBUS 总线

• 每个接口模块可以扩展 32 个或 64 个信号模块

• PROFINET 接口模块可选多种总线适配器

• PROFIBUS 接口模块已经包含了快连式 DP 接头

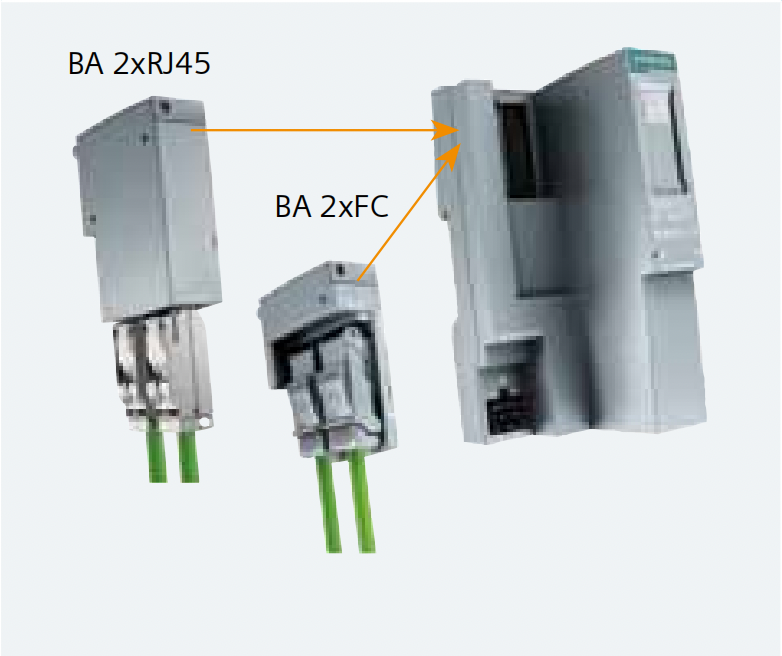

ET 200SP 总线适配器

对于 PROFINET 接口模块，通过选择不同的总线适配器（BA），可以满足不同应用的需求

• 对于标准应用，中度的机械震动和电磁干扰条件下，可选用 BA 2×RJ45 总线适配 器，带有两个标准的 RJ45 插口

• 对于有更高的抗震和抗电磁干扰要求的设备，推荐采用 BA 2×FC 总线适配器。在 这种情况下，电缆通过快连端子直接连接，该种方式有 5 倍的机械抗震能力和抗 电磁干扰能力

• 对于高性能接口模块，还可以选择带有光纤接口的总线适配器，实现远距离拓展

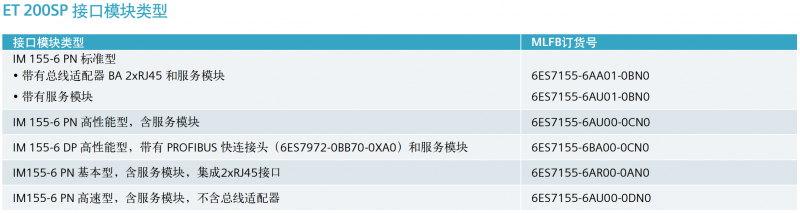

ET 200SP 接口模块类型

ET 200SP 接口模块技术数据
