西门子PLC 1200 CPUs简介

模块概述

SIMATIC S7-1200 模块概述

SIMATIC S7-1200 具有模块化设计以及可扩展的功能.

作为与机器设备之间的接口，集中或分散提供了各种各样的输入输出信号模块、用于执行特殊工艺功能（如计数）的工艺模块以及通信模块。 SIMATIC S7-1200 的防护等级为 IP20，适合安装在控制柜内。

SIMATIC S7-1200 CPUs

模块化 SIMATIC S7-1200 控制器是西门子用于完成简单高精度任务的核心产品。 SIMATIC S7-1200 控制器具有紧凑的模块化结构，功能多样，安全可靠，可满足广泛的应用要求。

具有集成安全功能的 S7-1200 CPU 可处理标准型和安全型任务。

该紧凑型控制器具有集成 IO，可满足极高工业要求的通信接口以及众多强大的集成工艺功能，是综合自动化解决方案不可分割的一部分。

标准 CPU

用于完成中小型任务的标准 CPU

所有 CPU 都可通过一个附加信号板和***多 3 个通信模块来扩展。 根据所选 CPU 的具体类型，集成 IO 以及附加信号模块的数量有所不同。

S7-1200 - CPU 1211C

3 个不同型号

CPU 1211 DC/DC/DC

CPU 1211 DC/DC/Relais

CPU 1211 AC/DC/Relais

50 KB 工作存储器 / 1 MB 装载存储器

3 个高速计数器 (100 kHz)

6 个 DI /4 个 DO（集成）

通过以下方式进行扩展

- 1 个信号板 (SB)

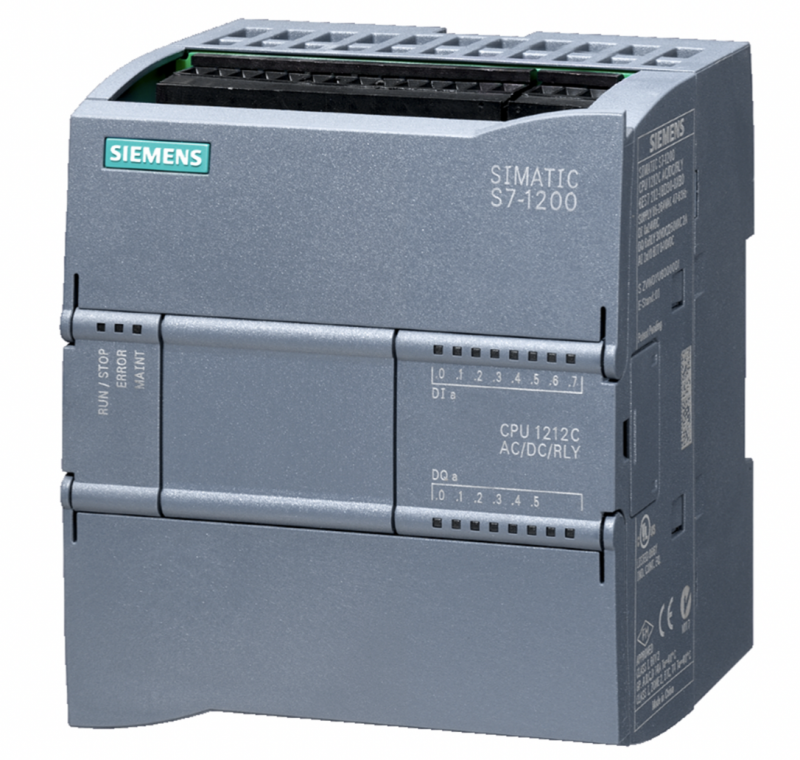

S7-1200 - CPU 1212C

与 CPU 1211C 相比，具有更大存储器容量、更多集成 IO 以及更多扩展方式

3 个不同型号

CPU 1212 DC/DC/DC

CPU 1212 DC/DC/Relais

CPU 1212 AC/DC/Relais

75 KB 工作存储器 / 2 MB 装载存储器

4 个高速计数器（3 个***高 100 kHz；1 个***高 30 kHz）

8 个 DI /6 个 DQ 和 2 个 AI（集成）

通过以下方式进行扩展：

- 1 个信号板 (SB)

- 2 个信号模块 (SM)

- 3 个通信模块 (CM)

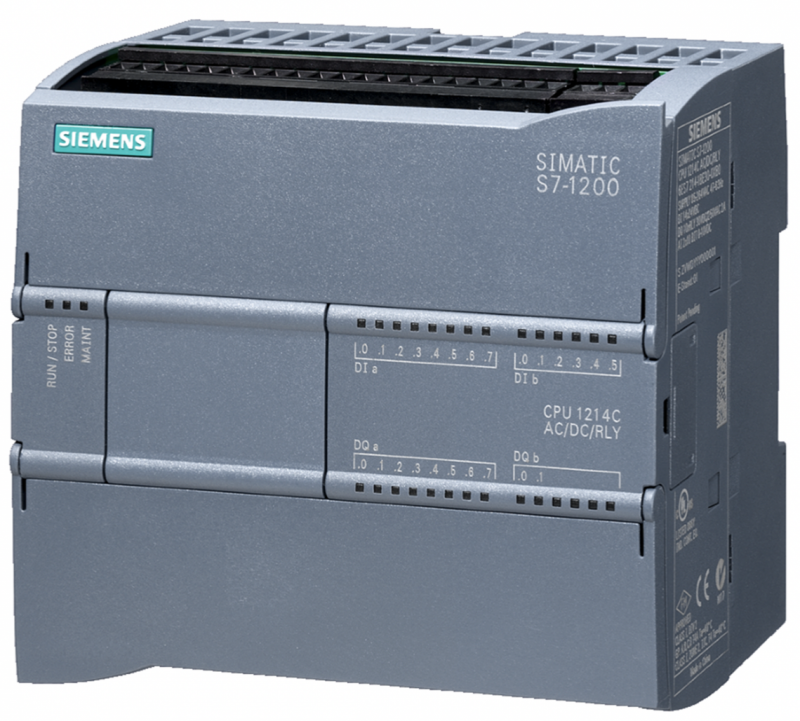

S7-1200 - CPU 1214C

与 CPU 1212C 相比，具有更大存储器容量、更多集成 IO 以及更多扩展方式

3 个不同型号

CPU 1214 DC/DC/DC

CPU 1214 DC/DC/Relais

CPU 1214 AC/DC/Relais

100 KB 工作存储器 / 4 MB 装载存储器

6 个高速计数器（3 个***高 100 kHz；3 个***高 30 kHz）

14 个 DI /10 个 DQ 和 2 个 AI（集成）

通过以下方式进行扩展：

- 1 个信号板 (SB)

- 8 个信号模块 (SM)

- 3 个通信模块 (CM)

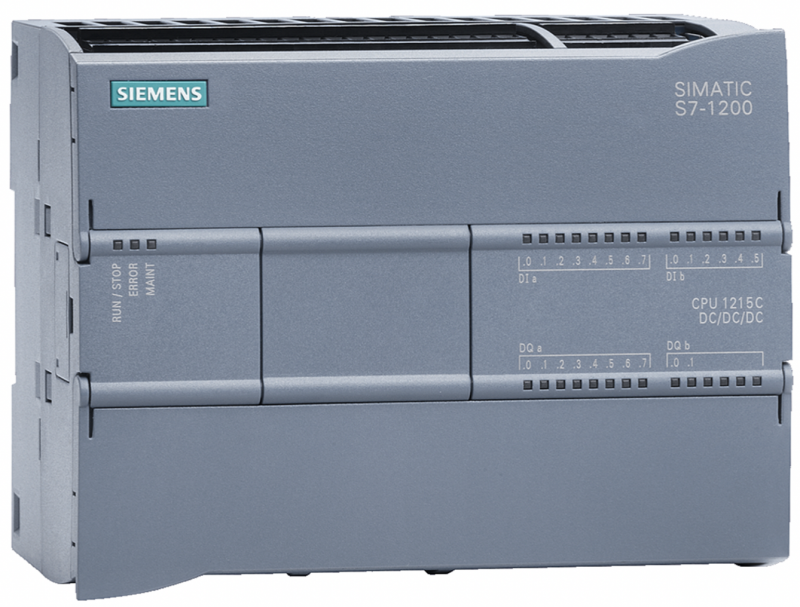

S7-1200 - CPU 1215C

与 CPU 1214C 相比，具有更大存储器容量、附加以太网端口和模拟量输出

3 个不同型号

CPU 1215 DC/DC/DC

CPU 1215 DC/DC/Relais

CPU 1215 AC/DC/Relais

125 KB 工作存储器 / 4 MB 装载存储器

6 个高速计数器（3 个***高 100 kHz；3 个***高 30 kHz）

2 个工业以太网端口，带集成交换机

14 个 DI /10 个 DQ 和 2 个 AI / 2个 AQ（集成）

通过以下方式进行扩展：

- 1 个信号板 (SB)

- 8 个信号模块 (SM)

- 3 个通信模块 (CM)

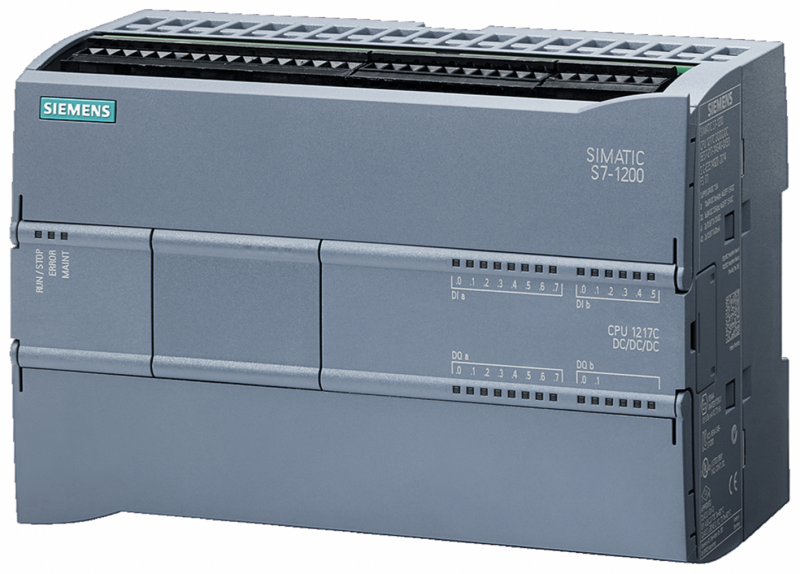

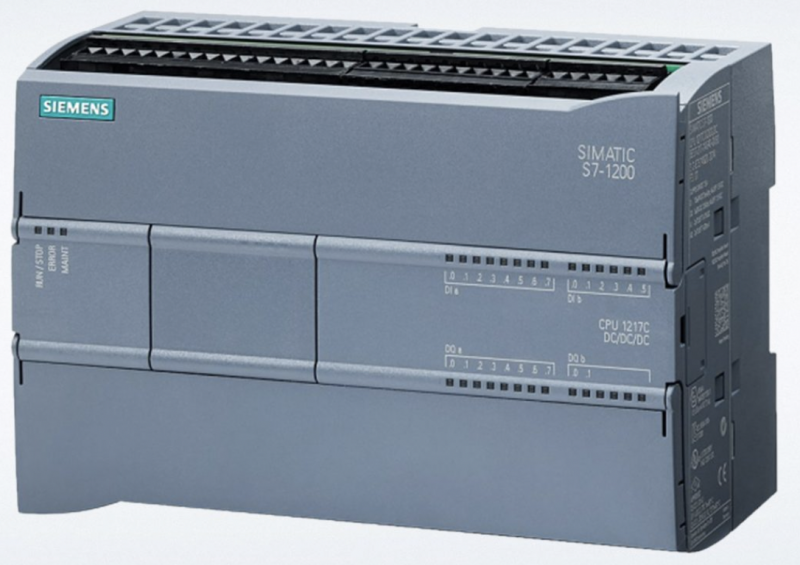

S7-1200 - CPU 1217C

与 CPU 1215C 相比，具有更大存储器容量，计数器速度更快

以 CPU 1217 DC/DC/DC 的形式提供

150 KB 工作存储器 / 4 MB 装载存储器

6 个高速计数器，***高 1MHz

2 个工业以太网端口，带集成交换机

14 个 DI /10 个 DO 和 2 个 AI/2 个 AO（集成）

可通过以下方式进行扩展：

- 1 个信号板 (SB)

- 8 个信号模块 (SM)

- 3 个通信模块 (CM)

故障安全型 CPU

适用于安全型应用的故障安全型 CPU

故障安全型 SIMATIC S7-1200 控制器基于 S7-1200 标准型 CPU，提供了附加安全功能。

其安全等级符合 IEC 61508 的 SIL 3 和 ISO 13849-1 的 PL e，可用于安全型任务。

安全型程序在 TIA Portal 中创建。 STEP 7 Safety 工程工具提供了用于通过 LAD 和 FBD 语言来创建安全型程序的命令、操作和块。 为此，提供了一个块库，其中含有经过预组态且针对安全功能进行了 TÜV 认证的块。

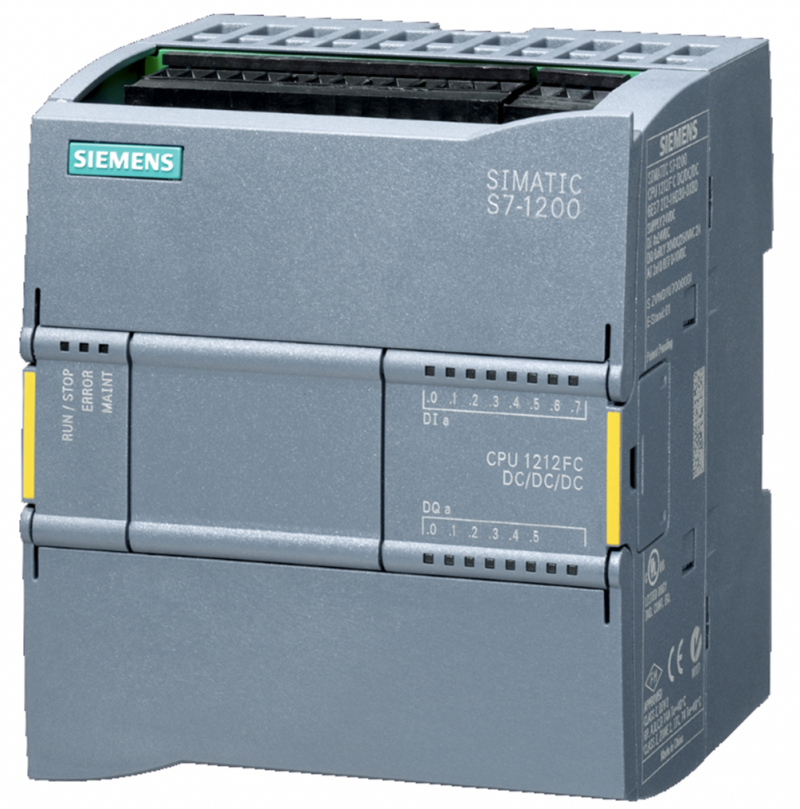

S7-1200 - CPU 1212FC

2 个不同型号

CPU 1212FC DC/DC/DC

CPU 1212FC DC/DC/Relais

100 KB 工作存储器 / 2 MB 装载存储器

4 个高速计数器，***高 100 kHz

8 个 DI /6 个 DO 和 2 个 AI（集成）

可通过以下方式进行扩展：

- 1 个信号板 (SB)

- 2 个标准型或故障安全型模块 (SM)

- 3 个通信模块 (CM)

S7-1200 - CPU 1214FC

与 CPU 1212FC 相比，具有更大存储器容量和更多扩展方式

2 个不同型号

CPU 1214FC DC/DC/DC

CPU 1214FC DC/DC/Relais

125 KB 工作存储器 / 4 MB 装载存储器

6 个高速计数器，***高 100 kHz

14 个 DI /10 个 DO 和 2 个 AI（集成）

可通过以下方式进行扩展：

- 1 个信号板 (SB)

- 8 个标准型或故障安全型模块 (SM)

- 3 个通信模块 (CM)

S7-1200 - CPU 1215FC

与 CPU 1214FC 相比，具有更大存储器容量、附加以太网端口和模拟量输出

2 个不同型号

CPU 1215FC DC/DC/DC

CPU 1215FC DC/DC/Relais

150 KB 工作存储器 / 4 MB 装载存储器

6 个高速计数器，***高 100 kHz

2 个工业以太网端口，带集成交换机

14 个 DI /10 个 DQ 和 2 个 AI / 2个 AQ（集成）

通过以下方式进行扩展：

- 1 个信号板 (SB)

- 8 个标准型或故障安全型模块 (SM)

- 3 个通信模块 (CM)

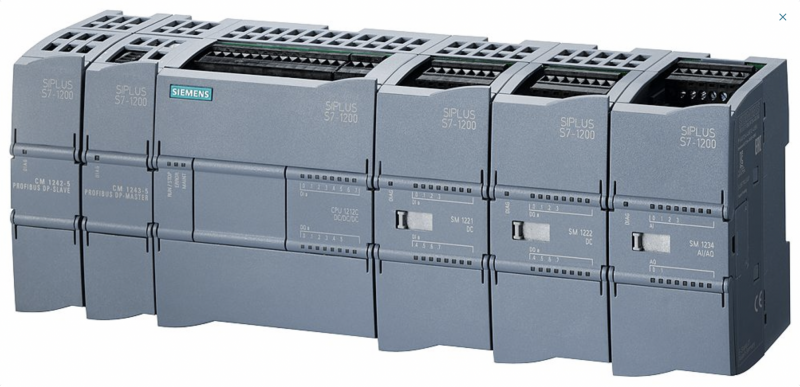

SIPLUS S7-1200 - 比标准更严格

S7-1200 的 SIPLUS extreme 型号尤其适合十分苛刻的环境条件。 其特点是经过专门改进和完善，优点十分突出：

针对中等环境影响（腐蚀性化学品、生物和机械活性气体和盐雾）和冷凝提供保护

在启动阶段以及运行期间，在很宽温度范围内具有高可靠性

无需额外加热或冷凝，节约了成本

停产时间很短，性能损失很小，提供较高生产力以及投资保护

运行海拔高达 5000 米

除了具有集成和分布式 IO 以及用于编程和连接 HMI 的 PROFINET 接口的基本型控制器的特性外，SIPLUS extreme S7-1200 还通过三个不同型号提供了以下优点：

型号 1： 带有保护涂层，适合在腐蚀性环境中使用

型号 2： 温度范围的低温端扩展至 -40 °C（运行中）

型号 3： 另外，通过自行安装的冷却设备，可将运行温度扩展至高达 +70°C

更多详情咨询：西门子(SIEMENS)经销商
